PLC自動化控制系統,產品編號:38168616
產 品 說 明
地埋式污水滅活電氣PLC自動化控制系統
采用名優PLC、空氣開關及接觸器,專業設計制造。
一、 產品功能
1、 手動控制
2、 自動控制
3、 溫度、液位顯示
4、 自動狀態時間、溫度調節
5、 手動緊急停止所有設備
6、 過載屏幕顯示
7、 具有短路保護
通過PLC程序控制加熱水位,控制電磁閥的開度,及熱水的溫度,實現加熱,水位,排水,進水的自動化控制,可以提高設備的自動化水平,保證設備的運行安全可靠.
二、 產品結構特征

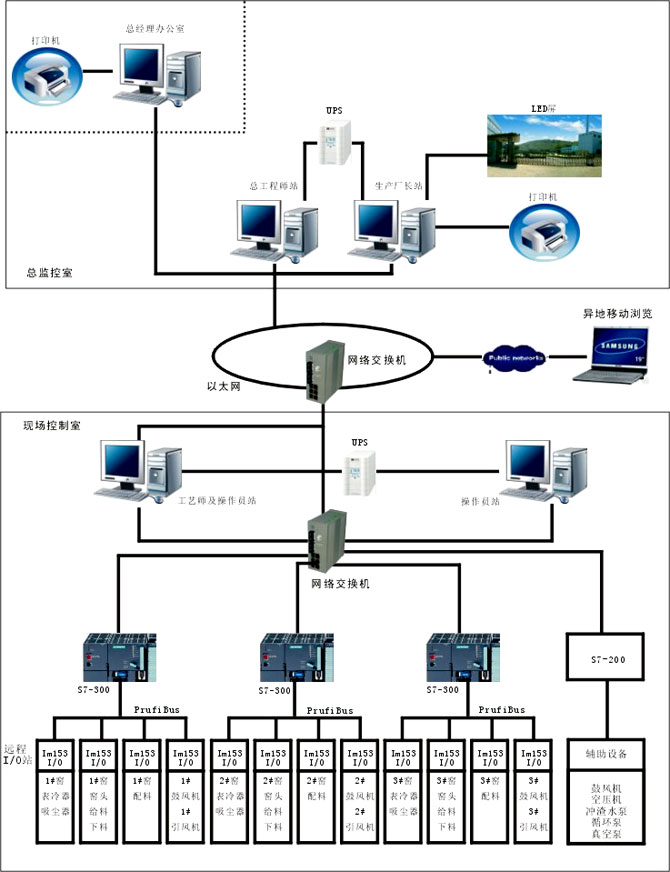

1、采用西門子PLC可編程及軟件編程,實現采集溫度、液位信號,控制泵、攪拌電機的啟停。文本顯示屏設定相關參數。
2、其特點:
打開自動控制按鈕時,設定好時間及溫度,按自動程序運行。打手動時,在顯示屏上打開、關閉各種閥,在控制柜操作面板上啟動、停止泵和攪拌電機。
3﹑該產品選用32A/380V空氣開關做為電源總開關。
4﹑該產品選用西門子PLC做為主控制單元。
5﹑溫度和液位通過傳感器轉化成的4-20mA的電流信號傳遞給PLC AD模塊。
6、選用西門子文本顯示屏實現系統畫面顯示及操作系統運行。
三、設備使用環境要求
1、使用設備應滿足下列條件:
濕度范圍: ≤85%RH;
大氣壓力: 86~106kPa;
地面要求: 平整、通風良好,周?chē)鸁o(wú)強烈振動;
無雨淋,無陽光直接照射或其他熱源直接輻射;
空氣質量: 無高濃度粉塵及腐蝕性氣體,且不能在易燃易爆氣體中試驗和存放。
2、設備供電
市電供電設備確保其滿足下列條件:
頻率及誤差: 50±0.5Hz
電源線:三相五線,接地電阻≤4Ω
電壓及誤差: AC 380±10%
四、操作說明
通電,合上所有空氣開關,檢查急停開關是否已經彈起,文本顯示屏進入主菜單畫面
自動模式運行
1、顯示屏在主菜單畫面,按 2 鍵,將屏幕轉換到自動畫面。
2、設定時間:按SET鍵,數字反白顯示。按 移位 鍵移動到要設定的位上面,按 升 、降 鍵增減數字。最后按 ENTER 鍵確認輸入。
3、接下來再按一次 SET 溫度反白顯示,按同樣方法設定溫度。
4、再按一次 SET 設定冷凝水排放時間。
5、時間溫度都設定好后,將操作面板上的轉換開關打到 自動 檔,系統按設定好的參數自動運行。
需要停止時將轉換開關打到 停止 即可
手動模式運行
1、將轉換開關打到 手動 檔。
2、按 ESC 鍵,顯示屏回到主菜單畫面,按 3 鍵,將屏幕轉換到手動畫面。
3、依據屏幕上顯示的方法分別啟動、停止各個閥。
1——泵前進水閥
2——罐頂進水閥
3——呼吸器電磁閥
4——進蒸汽閥
5——冷凝水排放閥
6——溢流閥
7——排空閥
4、按操作面板上的綠色按鈕啟動泵和攪拌電機,按紅色按鈕停止。
不管是手動還是自動模式,遇異常情況按 緊急按鈕 停止所有輸出。
不管是手動還是自動模式,只要安全閥動作,所有輸出停止,屏顯示報警信息。
泵、攪拌電機過載,停止運行,屏顯示報警信息。
顯示屏按 ESC 返回主畫面,按4鍵切換到液位顯示畫面,按5鍵切換到溫度畫面,查看液位和溫度。
七、注意事項
1﹑控制系統應在通風、無塵的工作環境中進行。
2﹑非專業人員禁止開柜檢修,以防止觸電。
3﹑在控制柜通電的情況下,不要觸摸任何端子和接線, 不能進行清理衛生。如需要,必須在斷開電源后進行。
4、不要將金屬物品掉在控制柜內,不要在控制柜內加裝其它裝置、設備。
|
